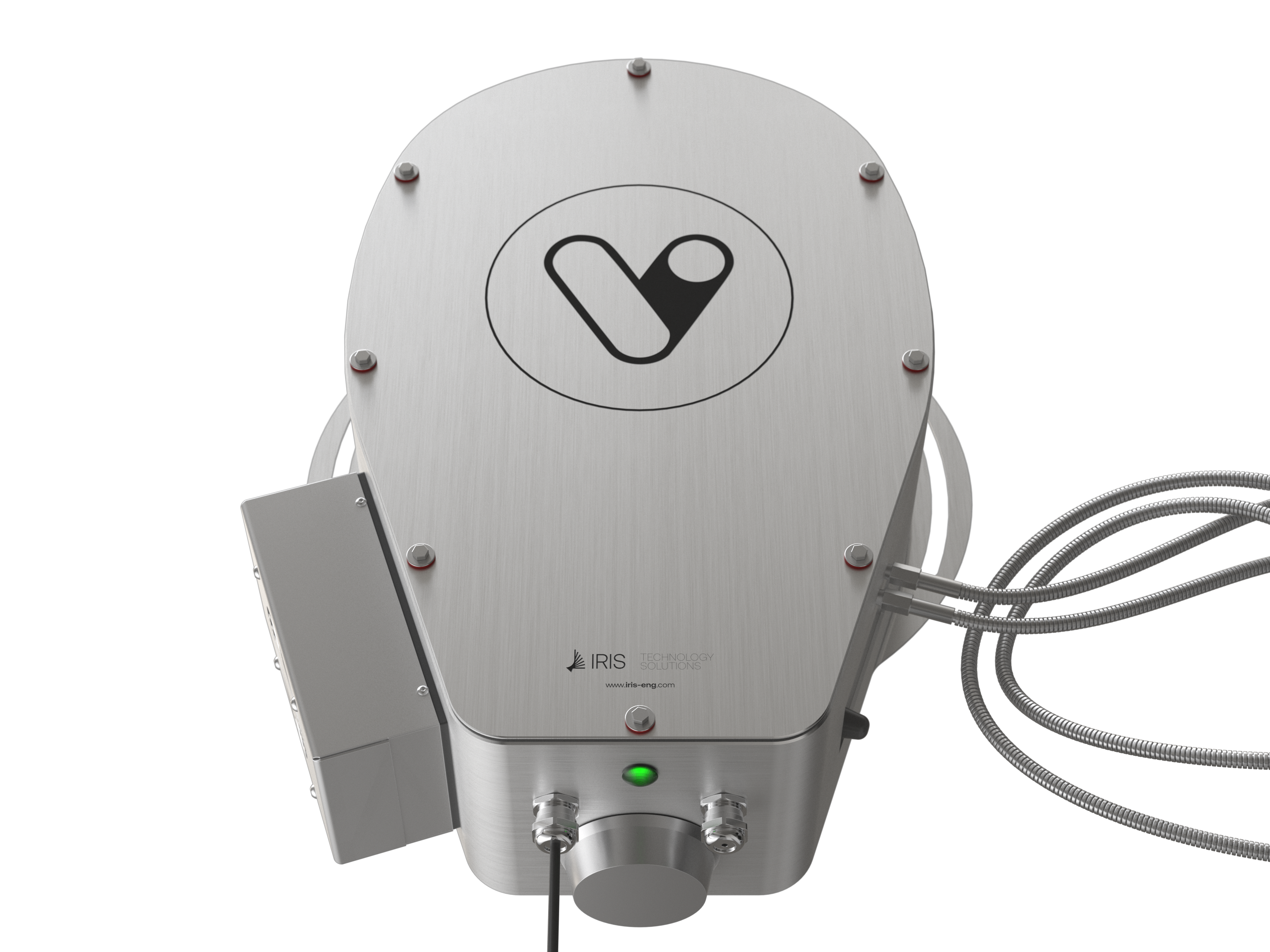

Visum Raman In-Line™ - Raman-Analysator

Industrieller Raman-Analysator für die Inline-Prozesskontrolle in Echtzeit.

FORDERN SIE EIN ANGEBOT AN

RAMAN-ANALYSATOR FÜR DIE ECHTZEITÜBERWACHUNG

Der Visum In-Line™ Raman-Analysator ist ein leistungsfähiges Analysewerkzeug, das in Sekundenschnelle quantitative und qualitative Informationen über eine Vielzahl von Stoffen und Gemischen liefert, besonders geeignet für wässrige Medien (Wasserreichtum), ohne Fluoreszenz.

SCHLÜSSELFERTIGE LÖSUNGEN

Die Inline-Raman-Spektroskopie ist ein zerstörungsfreies Verfahren zur industriellen Prozessüberwachung, das keine Probenvorbereitung erfordert und mit Hilfe einer 785nm-Laseranregungsquelle und einer speziellen optischen Sonde den Produktstrom (Flüssigkeiten, Pulver und Feststoffe) untersucht. Es lässt sich in verschiedene Arbeitsgeometrien integrieren: Rohre, Tanks und Maschinen. Visum Raman In-Line™ arbeitet als völlig autonomes und voll integriertes Prozess-Raman-Analysegerät, d. h. es benötigt keinen Computer oder andere externe Komponenten und kommuniziert direkt mit der Linien-SPS und dem Anlageninformationssystem. Visum Raman In-Line™ ist ein Werkzeug der Prozessanalytik (PAT) für die pharmazeutische, biopharmazeutische, Kunststoff-, chemische und andere Industrien, das eine kontinuierliche und sichere Kontrolle ermöglicht und so die Entwicklungs- oder Herstellungskosten, die Qualitätskontrolle und die Markteinführungszeit reduziert. Es lässt sich mit Prozessmaschinen und Anlageninformationssystemen integrieren. Die Raman-Spektroskopie eignet sich - anders als die NIR-Spektroskopie - besonders für wässrige und relativ homogene Medien sowie für die Charakterisierung von Gemischen mit anorganischen Verbindungen. Sie ist daher ein komplementäres Werkzeug zur NIR-Spektroskopie.

raman analysator

Wichtigste Funktionen

  • Vollständig integrierter Analysator (kein externer Computer erforderlich).
  • Anschluss an die SPS der Linie.
  • Seine Verwendung erfordert kein qualifiziertes Personal.
  • Ermöglicht die Analyse der chemischen Zusammensetzung von Flüssigkeiten, Pulvern und Feststoffen.
  • Rückverfolgbarkeit aller Messungen.
  • Schlüsselfertige Lieferung.

Branchen

Arzneimittel

  • Echtzeit-Quantifizierung von Wirk- und Hilfsstoffen.
  • Quantitative Analyse der Formulierungen.
  • Überwachung und Charakterisierung von Prozessen in Bioreaktoren.
  • Erkennung von Verunreinigungen.
  • Überwachung des Kristallisationsprozesses.
  • Inhaltsprognose von Kernen und Filmtabletten.
Raman-Analysator-Spezifikationen anzeigen: Spezifikationen des Raman-Analysators ausblenden:

SENSOR

CCD linear array

SENSOR TE COOLING

-40 ºC at ambient temperature of 25 ºC

RAMAN SHIFT RANGE

150 to 3000 cm-1

SPECTRUM ACQUISITION TIME

8ms to 300s (depending on the application)

SPECTRAL RESOLUTION

0.7 nm (11 cm-1)

LASER EXCITATION SOURCE

785 nm

LASER POWER

500 mW

LASER CLASS

4

LASER SOURCE LIFETIME

28k hour MTTF >3years working 24/7

WARM-UP TIME

<5min

WEIGHT

<10 kg (weight analyser)

DIMENSIONS

400 x 490 x 160 mm3 (w/o probe)

INGRESS PROTECTION

Probe: IP68 ; Rest: IP65

MATERIAL (ENCLOSURE)

AISI 304

INPUT POWER SUPPLY

24 VDC

AMBIENT TEMPERATURE

0 to 40 degC

PROCESS OPERATING TEMPERATURE

0 to 250 degC

STANDARD CONNECTION TO THE PROCESS

Immersion probe through a 1/2" BSP Threaded adapter / Triclamp DN64 / Varinline® ( DN68)

CLEAN–IN PLACE

Depending on application

PROBE PROCESS OPERATING PRESSURE

<20 bar.

PROBE IMMERSION DEPTH

up to 100 mm.

MATERIALS (INTERFACE WITH THE PROCESS)

Sapphire window and AISI 316L steel

EMBEDDED COMPUTER

Quad-core ARMv8®

USER INTERFACE

Built-in 10" touch-Screen (control cabinet) or remote connection.

CONNECTIVITY

Modbus TCP / Profibus / OPC-UA / Ethernet / Wi-Fi

SOFTWARE EMBEDDED

VISUM®
