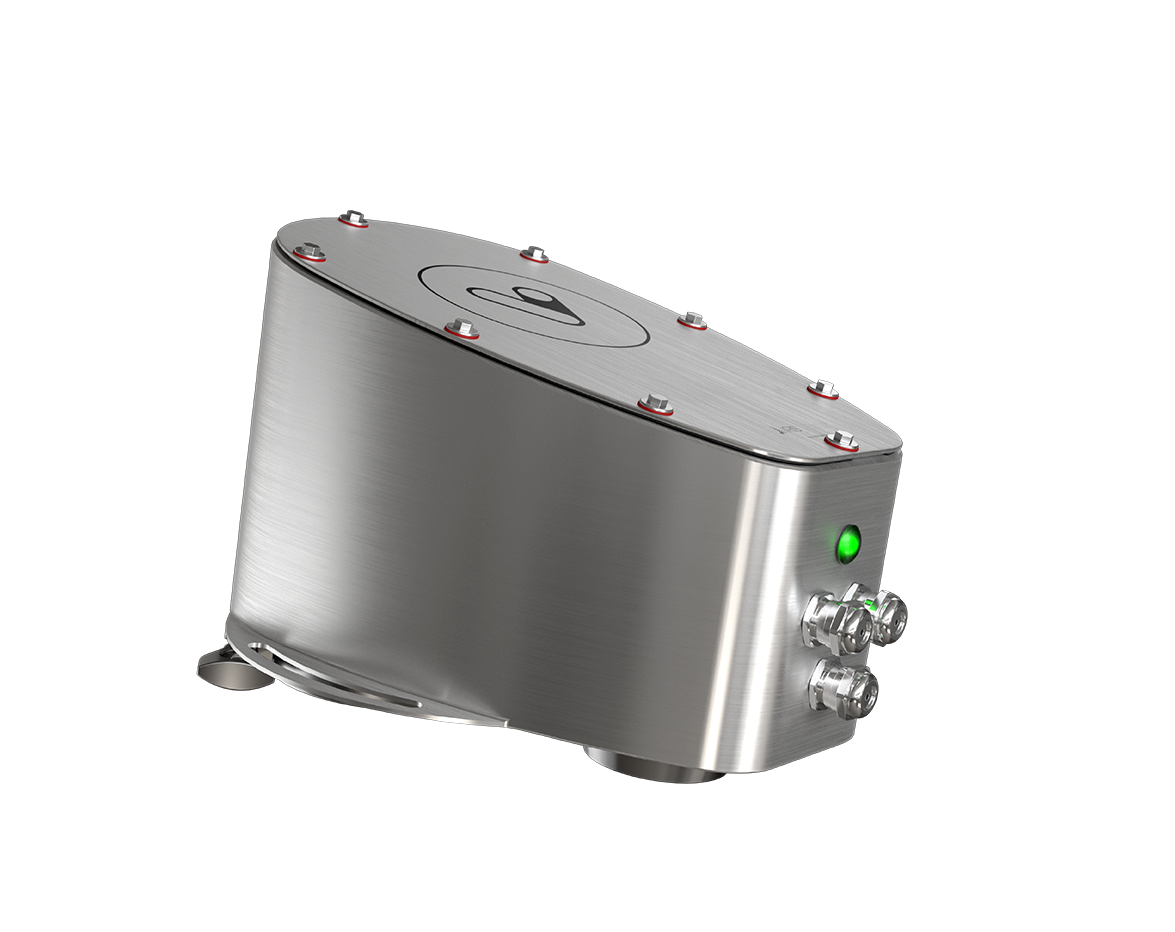

Visum NIR In-Line™ - Analizador NIR en línea

Analizador NIR / FT-NIR de proceso en tiempo real para mediciones precisas y continuas en el control de calidad industrial

Analizador NIR de proceso para monitorización en tiempo real

Visum NIR In-Line™ es un analizador NIR industrial diseñado para la medición continua y en tiempo real de la composición química directamente en la línea de producción. Permite a los fabricantes supervisar parámetros críticos de calidad, detectar desviaciones de forma temprana y optimizar procesos en aplicaciones alimentarias, de nutrición animal, químicas y farmacéuticas. El sistema analizador NIR admite rangos espectrales NIR y FT-NIR, adaptándose a una amplia variedad de productos y condiciones de proceso.

Integración a procesos “llave en mano”

Visum NIR In-Line™ es un sistema de analizador NIR totalmente autónomo que integra ordenador, sensor y software en un único dispositivo industrial. Puede integrarse directamente en líneas de producción o equipos de proceso existentes con una interrupción mínima, permitiendo una implantación rápida y un funcionamiento fiable a largo plazo en entornos industriales y GMP. El analizador NIR Visum NIR In-Line admite la monitorización de procesos en tiempo real en múltiples industrias, con un fuerte enfoque en alimentación, nutrición y alimentación animal. Permite el control continuo de parámetros clave como humedad, proteína, grasa, fibra, cenizas y homogeneidad de mezcla. Además, se utiliza ampliamente en procesos de alimentos, granos y cereales, lácteos, aceites y grasas, snacks y panadería, nutracéuticos, farmacéuticos y química orgánica para garantizar una calidad constante, optimizar la producción y reducir desperdicios.

Múltiples soluciones de monitorización

Mezclador

El sistema analizador NIR puede integrarse directamente en mezcladores para permitir la monitorización en tiempo real de procesos de mezcla en aplicaciones alimentarias, de nutrición animal, farmacéuticas o nutracéuticas. Permite la detección del punto final y la evaluación de la homogeneidad de la mezcla sin interrumpir el proceso, garantizando una calidad de producto constante y reduciendo los tiempos de procesado.

Cintas transportadoras y sinfines

Para la monitorización continua y en tiempo real del flujo de producto sobre cintas transportadoras, Visum NIR In-Line™ proporciona análisis NIR en línea no destructivo de parámetros clave de calidad (% p/p). El analizador autónomo se integra fácilmente en líneas existentes y puede equiparse con purga de aire, refrigeración o HMI opcionales según los requisitos del proceso.

Tuberías, tanques y tolvas

Las tuberías, tanques y tolvas requieren mediciones robustas y estables en proceso. Visum NIR In-Line™ permite el análisis continuo de múltiples parámetros de calidad (% p/p) a través de una ventana de zafiro, proporcionando adquisición espectral en tiempo real para resultados fiables. Este enfoque facilita mediciones estables, un mantenimiento simplificado de modelos y un control de proceso a largo plazo en entornos industriales.

Sonda

Para una integración flexible en procesos complejos, Visum NIR In-Line™ puede combinarse con sondas de inmersión que operan en modos de reflectancia, transmitancia o transflectancia, según la aplicación. Esta configuración permite la monitorización en tiempo real en tuberías, reactores, recipientes y secadores bajo condiciones de proceso exigentes.

Principales funcionalidades

Analizador NIR industrial totalmente autónomo con ordenador, sensor y software integrados.
Disponible en rangos espectrales NIR (900–1700 nm) y FT-NIR (1100–2500 nm).
Análisis multiparamétrico sin filtros para la medición simultánea de múltiples componentes.
Análisis no destructivo en tiempo real sin necesidad de preparación de muestras.

Analizador NIR diseñado para instalación en línea sobre cintas transportadoras, tuberías, tolvas, reactores y tanques.
Compatible con sólidos, polvos, granulados y líquidos.
Adaptable a diferentes geometrías de proceso, superficies y flujos de producto.
Diseño industrial robusto, adecuado para operación continua en entornos exigentes.

Sectores

Alimentación y Bebidas

Análisis NIR en línea de zumos, smoothies, purés, chocolate, productos lácteos, aceites, dulces, aceitunas, frutos secos, productos de panadería, alimentación infantil, mezclas alimentarias y suplementos nutricionales.
Monitorización en tiempo real de grasa, humedad y viscosidad durante la producción de chocolate y confitería.
Determinación continua de Brix, parámetros relacionados con el pH y otros indicadores de calidad directamente en la línea de producción.
Mejora de la consistencia del proceso, reducción de desperdicios y toma de decisiones de calidad más rápida en la fabricación de alimentos.

Farmacéutico y GMP

Identificación y monitorización en línea de materias primas, mezclas e intermedios en la fabricación farmacéutica.
Control en tiempo real de atributos críticos de calidad (CQA) durante procesos de mezclado, granulación y secado.
Análisis no destructivo compatible con estrategias PAT y entornos conformes con GMP.
Adecuado para su integración en procesos validados y áreas de producción controladas.

Alimentación Animal y Nutrición

Monitorización continua de proteína, humedad, grasa y fibra en la producción de piensos.
Control en línea de materias primas, piensos compuestos y pellets.
Detección temprana de desviaciones para garantizar la consistencia nutricional y el cumplimiento normativo.
Optimización de formulaciones y reducción de reprocesos en la fabricación de piensos.

Analizador NIR para otras industrias

Monitorización de reacciones de polimerización.
Determinación de contenido de agua y humedad.
Monitorización de fermentación y etanol.
Monitorización de lactida libre durante la producción de PLA.

Especificaciones técnicas Especificaciones técnicas

SENSOR

InGaAs

RANGO ESPECTRAL

NIR 900–1700 nm / FT-NIR 1100–2500 nm (opcional)

TIPO DE ANALIZADOR

Analizador NIR de proceso industrial totalmente autónomo

TIEMPO DE ADQUISICIÓN DEL ESPECTRO

Configurable desde 450 μs

RESOLUCIÓN ESPECTRA (↓ nm = ↑ resolución espectral)

5 nm

GEOMETRÍA DE ADQUISICIÓN

Reflectancia difusa, interactancia y transflectancia según configuración

PESO

∼8,53 kg (estándar) / ∼15 kg (versión con sonda)

DIMENSIONES

220×258×230 mm (estándar) / 456×387×142 mm (versión con sonda)

PROTECCIÓN

>IP66

ALIMENTACIÓN

24 VDC. Consumo < 60 W

MATERIAL (CARCASA)

AISI 304

VIDA ÚTIL DE LA FUENTE DE LUZ

1 año (uso estándar)

ORDENADOR INTEGRADO

Quad-core ARMv8®

INTERFAZ DE USUARIO

Basada en PC externo (configuración y servicio), HMI opcional

MODO DE OPERACIÓN

Esclavo / Continuo

CONEXIÓN CON EL PROCESO

Varinline® DN40–DN80, diseño a medida para instalaciones en tuberías. Monitorización mediante módulo de ventana de zafiro para recipientes, reactores, mezcladores y secadores. Inspección mediante sonda de inmersión (reflectancia, transmitancia o transflectancia según la aplicación).

PRESIÓN MÁXIMA EN LA VENTANA (LADO DEL PROCESO)

16 bar (DN40–DN80) / 10 bar (superior a DN80). Conexión de sonda hasta 100 bar (hasta 300 bar con sonda de transflectancia).

MATERIALES (INTERFAZ CON EL PROCESO)

Vidrio borosilicato y acero AISI 316L (otros disponibles)

SOFTWARE

VISUM®

SOFTWARE DE CALIBRACIONES

VISUM MASTER™

CONECTIVIDAD

Ethernet / Wi-Fi / Modbus / Profinet / Profibus / OPC-UA y otras.
