Analyseur de procédé Raman pour la surveillance en temps réel de la rapamycine : des résultats comparables à la HPLC

raman process analyzer and PAT
Partager l'article

Analyseur de procédé Raman en ligne appliqué à la purification de la rapamycine

La spectroscopie Raman, lorsqu’elle est mise en œuvre sous la forme d’un analyseur de procédé Raman pour des mesures en temps réel, constitue une technologie puissante pour le contrôle et l’optimisation des procédés dans la fabrication pharmaceutique et biotechnologique. Dans ce contexte, l’analyseur de procédé Raman en ligne développé et fabriqué par IRIS Technology Solutions (Barcelone) se distingue comme une solution analytique haute performance pour la quantification en temps réel de composés critiques et la surveillance continue des performances du procédé.


Contrairement aux techniques analytiques conventionnelles telles que la HPLC, qui impliquent des temps de réponse différés, des consommables et une utilisation intensive des ressources de laboratoire, un analyseur de procédé Raman offre une vision directe et en temps réel du procédé. Cet article présente une application industrielle concrète : l’utilisation de l’analyseur Visum Raman In-Line pour surveiller la concentration de rapamycine durant l’étape de purification.


Les résultats démontrent que cet analyseur de procédé Raman, intégré dans une configuration at-line et monté sur un rack mobile, peut remplacer efficacement l’analyse HPLC hors ligne. L’application a été développée en collaboration avec l’entreprise pharmaceutique MyBiotech GmbH (Allemagne) et illustre la valeur de l’analyse de procédés basée sur le Raman dans le cadre des stratégies PAT.

Procédé d’extraction et de purification de la rapamycine

La rapamycine est un composé macrolide largement utilisé pour prévenir le rejet lors des transplantations d’organes. Elle est produite par fermentation en cultivant Streptomyces rapamycinicus dans des bioréacteurs sous des conditions contrôlées d’alimentation en substrat, de température et de pH. Après la fermentation, la rapamycine est extraite à l’aide d’un solvant organique, ce qui donne un mélange complexe contenant le composé cible et plusieurs sous-produits.


L’extrait est ensuite purifié à l’aide d’une colonne chromatographique, où la rapamycine est séparée des impuretés et collectée en fractions enrichies. Traditionnellement, des aliquotes sont prélevées manuellement à la sortie de la colonne et analysées par HPLC afin de déterminer quelles fractions contiennent de la rapamycine et à quelle concentration.


Pour remplacer ce flux de travail hors ligne, une chambre de mesure dédiée a été installée à la sortie de la colonne chromatographique. Une sonde d’immersion connectée à l’analyseur de procédé Raman a été insérée dans cette chambre, permettant une mesure continue et en temps réel de la concentration de rapamycine. Cette configuration a permis de prendre des décisions immédiates concernant la collecte des fractions, leur classification, la recirculation du solvant ou leur rejet, tout en évitant les erreurs, les retards et les risques de contamination associés à l’échantillonnage manuel.

Intégration de l’analyseur de procédé Raman en ligne

Le Visum Raman In-Line a été déployé comme analyseur de procédé Raman en ligne, configuré en environnement at-line sur un rack mobile. Cette intégration flexible a permis à l’analyseur de fonctionner directement à côté du système de purification, tout en conservant une accessibilité et une visibilité complètes pour les opérateurs.


La sonde Raman a mesuré en continu le flux du procédé à la sortie de la colonne, fournissant un retour en temps réel sur la présence et la concentration de la rapamycine. Lors d’un cycle de séparation typique, pouvant durer plusieurs heures, de nombreuses mesures Raman ont été collectées pour chaque fraction, offrant une résolution temporelle nettement supérieure à celle de l’analyse basée sur la HPLC.

Figure 1.
En haut : système de purification de la rapamycine.
En bas à gauche : sonde Raman insérée dans la chambre de mesure.
En bas à droite : écran de l’analyseur de procédé Raman monté sur un rack mobile, affichant la concentration de rapamycine en temps réel.

raman process analyzer
analyseur de procédé Raman

Étalonnage et modélisation chimiométrique de l’analyseur de procédé Raman

Pour étalonner l’analyseur de procédé Raman, six préparations différentes ont été évaluées. Ces préparations couvraient une plage de concentrations de rapamycine, de profils de sous-produits et de débits, garantissant une variabilité de procédé réaliste.


L’analyseur a été configuré pour acquérir trois spectres Raman par minute et fournir des valeurs moyennées. Pour le développement du modèle chimiométrique, tous les spectres Raman enregistrés pendant le remplissage de chaque flacon ont été moyennés afin d’obtenir un spectre représentatif correspondant à chaque valeur de référence HPLC.


Des techniques chimiométriques avancées ont été appliquées pour traiter les données spectrales et construire des modèles quantitatifs. Afin de garantir une évaluation réaliste des performances, chaque préparation a été traitée comme un jeu de validation externe. En pratique, le modèle utilisé pour prédire une préparation a été développé à partir des données des cinq autres préparations. Cette approche a été répétée jusqu’à ce que les six préparations soient prédites indépendamment par l’analyseur.

Résultats de l’analyseur de procédé Raman

La Figure 2 présente les résultats de prédiction obtenus avec l’analyseur de procédé Raman en ligne pour les six préparations. La tendance de la concentration de rapamycine prédite par la spectroscopie Raman suit étroitement celle mesurée par HPLC.


Pour chaque point de données HPLC, entre trois et huit prédictions Raman étaient disponibles. La moyenne de ces prédictions Raman a montré une forte concordance avec les valeurs HPLC correspondantes. Une divergence a été observée pour la Préparation 3, où un décalage entre la mesure Raman et l’échantillon HPLC collecté s’est probablement produit en raison de différences de synchronisation entre la mesure et la collecte des fractions.


Lorsque l’ensemble des valeurs prédites et de référence a été comparé, l’analyseur a atteint une faible erreur de prédiction de 15,7 mg/L et un coefficient de détermination élevé (R² = 0,98). Cette erreur de prédiction est comparable à la limite de quantification de la méthode.


À des concentrations de rapamycine inférieures à 15 mg/L, les prédictions Raman ont fluctué entre −15 et +15 mg/L, indiquant la limite pratique de détection du modèle. Dans la plage de concentration validée de 15 à 450 mg/L, l’analyseur de procédé Raman en ligne a démontré une excellente précision, avec des résultats très proches de ceux obtenus par HPLC.

Figure 2.
Concentration de rapamycine prédite par l’analyseur de procédé Raman et données de référence HPLC au cours du temps pour les six préparations.

Implications pour l’analyse de procédés Raman et les applications PAT

Cette étude confirme qu’un analyseur de procédé Raman constitue une solution fiable et précise pour la surveillance en temps réel de la purification de la rapamycine. Le Visum Raman In-Line a permis la quantification continue de la rapamycine avec des performances comparables à la HPLC, tout en améliorant significativement l’efficacité et la réactivité du procédé.


En éliminant la nécessité d’un échantillonnage manuel et d’analyses hors ligne, l’analyseur de procédé Raman en ligne Visum a réduit la charge de travail du laboratoire, accéléré la prise de décision et amélioré le contrôle du procédé. Ces avantages rendent l’analyse de procédés basée sur le Raman particulièrement attractive pour la fabrication pharmaceutique et biotechnologique.


Cette approche est entièrement transférable à d’autres applications où la quantification en temps réel pendant la purification ou la formulation est critique, telles que les anticorps, les protéines recombinantes, les vaccins, les métabolites et d’autres principes actifs pharmaceutiques. Dans le cadre d’une stratégie PAT plus large, un analyseur de procédé Raman fournit une vision continue du procédé, permettant une efficacité accrue, un meilleur contrôle de la qualité et des opérations de fabrication plus robustes.

Par IRIS Technology Solutions
Industry-4-0-fr 29 juillet 2025

Quel est le meilleur analyseur NIR portable du marché ? Comparatif entre Visum Palm™ et d’autres analyseurs portables

le meilleur analyseur NIR portable
Partager l'article

Quel est le meilleur analyseur NIR portable du marché ?

Le marché des analyseurs NIR portables est en pleine expansion, tout comme le besoin croissant de comparaisons techniques claires et objectives. Dans cet article, nous examinons les appareils les plus pertinents à ce jour et comparons leurs spécifications officielles à celles du Visum Palm™, afin de vous aider à identifier le meilleur analyseur NIR portable selon vos besoins réels.

Cette analyse prend en compte des paramètres techniques clés tels que la plage spectrale, la résolution spectrale, la configuration optique ou encore l’interface utilisateur. Elle intègre également des aspects pratiques liés à l’utilisation quotidienne, aux processus de calibration, à la polyvalence de l’appareil, ainsi qu’à sa spécialisation dans certains secteurs, y compris les industries réglementées par les GMP (bonnes pratiques de fabrication) ou des applications spécifiques.

Plage spectrale

L’un des facteurs clés pour choisir le meilleur analyseur NIR portable est la plage spectrale. La plupart des analyseurs NIR portables, comme le Visum Palm™, fonctionnent entre 900 et 1700 nm, une plage idéale pour l’analyse des composants organiques grâce à sa forte concentration en informations chimiques.

Bien qu’il existe des modèles avec des plages spectrales étendues (1300–2500 nm), généralement basés sur des capteurs FT-NIR, ces deux configurations couvrent souvent des paramètres similaires — sauf dans des applications très spécifiques, selon la qualité des capteurs utilisés.

Le Visum Palm™ se distingue comme le meilleur analyseur NIR portable car il associe cette plage optimale à un capteur industriel haute résolution, garantissant robustesse et stabilité à long terme.

Malgré les avancées en miniaturisation des capteurs, certains défis techniques persistent, tels que la capacité de traitement, la surchauffe, et surtout — comme nous le verrons dans la prochaine section — la résolution spectrale.

Résolution spectrale : un critère clé pour identifier le meilleur analyseur NIR portable

Si l’on considère que la plage spectrale est la fenêtre à travers laquelle on observe un échantillon, la résolution spectrale représente la netteté avec laquelle cette image spectrale est capturée. Contrairement à ce qui se passe avec les appareils photo de smartphones, en spectroscopie NIR, une résolution numérique plus faible (c’est-à-dire un nombre de nanomètres réduit) signifie une plus grande capacité à distinguer des différences subtiles dans la composition chimique, ce qui se traduit par une meilleure précision, une meilleure répétabilité et une qualité analytique supérieure.

C’est l’un des éléments qui font du Visum Palm™ le meilleur analyseur NIR portable: sa résolution spectrale de seulement 5 nm lui permet de répondre aux exigences les plus strictes, aussi bien dans l’industrie agroalimentaire que dans des environnements réglementés comme l’industrie pharmaceutique, conformément aux normes GMP.

Prendre en compte la résolution spectrale est essentiel lorsque la précision est une priorité. Si l’objectif est un simple dépistage sur le terrain, un analyseur NIR portable d’entrée de gamme peut suffire — mais avec des limites. Ces appareils, souvent dotés de résolutions supérieures à 15 nm, peuvent convenir dans certains cas, mais leur sensibilité élevée à l’humidité, leur bruit instrumental accru et leur faible clarté spectrale les rendent inadaptés pour l’analyse de liquides, d’échantillons humides, ou pour les environnements de laboratoire et de production exigeant une fiabilité constante.

En résumé, pour bien choisir le meilleur analyseur NIR portable, il ne suffit pas qu’il soit compact ou abordable. Il est crucial de vérifier la résolution spectrale dans la fiche technique. Plus cette valeur est faible (en nanomètres), plus la qualité et la netteté des résultats spectraux seront élevées.

Portabilité

La portabilité est souvent un terme ambigu. On suppose que tout appareil NIR qualifié de « portable » l’est effectivement, ce qui est vrai dans l’absolu. Toutefois, cette notion comporte des nuances importantes lorsqu’on envisage une utilisation sur le terrain, dans les entrepôts de matières premières, à proximité des lignes de production, dans des environnements réglementés par les BPF (GMP), ou encore en laboratoire.

Dans les modèles les plus miniaturisés — où l’on a déjà souligné l’importance de surveiller la résolution spectrale et les dérives thermiques — cette portabilité est obtenue en séparant le capteur de l’unité de traitement et d’affichage. L’utilisateur doit alors transporter deux dispositifs : le capteur d’un côté, et un smartphone ou une tablette de l’autre, pour traiter et visualiser les résultats. Cela implique d’avoir constamment les deux mains occupées pendant l’analyse, et de maintenir le dispositif mobile suffisamment proche du capteur afin d’éviter tout problème d’appairage ou de synchronisation.

Un inconvénient majeur de cette configuration, notamment dans les industries réglementées GMP, est la complexité accrue des processus de qualification et de validation. Chaque composant (capteur, appareil, logiciel) doit être validé séparément, ce qui entraîne davantage d’efforts, plus de documentation, et une complexité technique plus élevée.

C’est précisément pour cette raison que le Visum Palm™ se positionne comme le meilleur analyseur NIR portable: il est véritablement portable et entièrement autonome. Il intègre un ordinateur embarqué, un logiciel propriétaire et un écran tactile, permettant de réaliser des analyses de routine sans aucun accessoire externe. Ce niveau d’intégration simplifie considérablement les validations en environnement GMP et améliore l’efficacité opérationnelle, que ce soit sur le terrain ou en environnement de production.

Calibrations NIR : une tâche que le meilleur analyseur NIR portable, Visum Palm™, a su simplifier

Jusqu’à quand les utilisateurs devront-ils continuer à gérer des processus de calibration complexes en spectroscopie NIR, ou dépendre du fabricant à chaque fois qu’ils doivent créer ou mettre à jour une calibration ? Dans la majorité des analyseurs disponibles sur le marché — tous, sauf le Visum Palm™ —, la création de modèles de quantification, d’identification ou de classification repose sur des logiciels techniques nécessitant une expertise avancée en chimiométrie: choix des algorithmes, méthodes de prétraitement, nombre de variables latentes, et bien d’autres éléments qui dépassent largement les tâches quotidiennes d’un analyste standard.

L’un des grands avantages du Visum Palm™, et une des raisons pour lesquelles il est considéré comme le meilleur analyseur NIR portable, est qu’il intègre dans son logiciel Visum Master™ (en version SMART comme GMP) un générateur de modèles automatique (Model Builder). Qu’est-ce que cela signifie concrètement ? L’utilisateur n’a qu’à saisir les spectres des échantillons de calibration et leurs valeurs de référence. Le logiciel s’occupe du reste : il génère automatiquement des centaines de combinaisons de modèles, sélectionne le plus performant selon les critères RMSE et R², et fournit un rapport technique complet incluant tous les détails : algorithme utilisé, prétraitements appliqués, type de modèle, échantillons, spectres, outliers détectés, etc.

Cette automatisation permet non seulement de gagner plusieurs jours de travail technique, mais elle répond également aux exigences de validation des méthodes NIR dans les secteurs réglementés par les BPF (GMP), comme l’industrie pharmaceutique. Le rapport technique généré par Visum Master™ facilite la conformité avec la directive ICH Q2(R1) sur la validation des procédures analytiques.

Le fait de permettre à n’importe quel utilisateur — même sans expérience préalable en chimiométrie — de créer et mettre à jour ses propres calibrations constitue une raison supplémentaire pour laquelle le Visum Palm™ s’impose comme le meilleur analyseur NIR portable du marché, en offrant un niveau d’autonomie et d’indépendance inégalé.

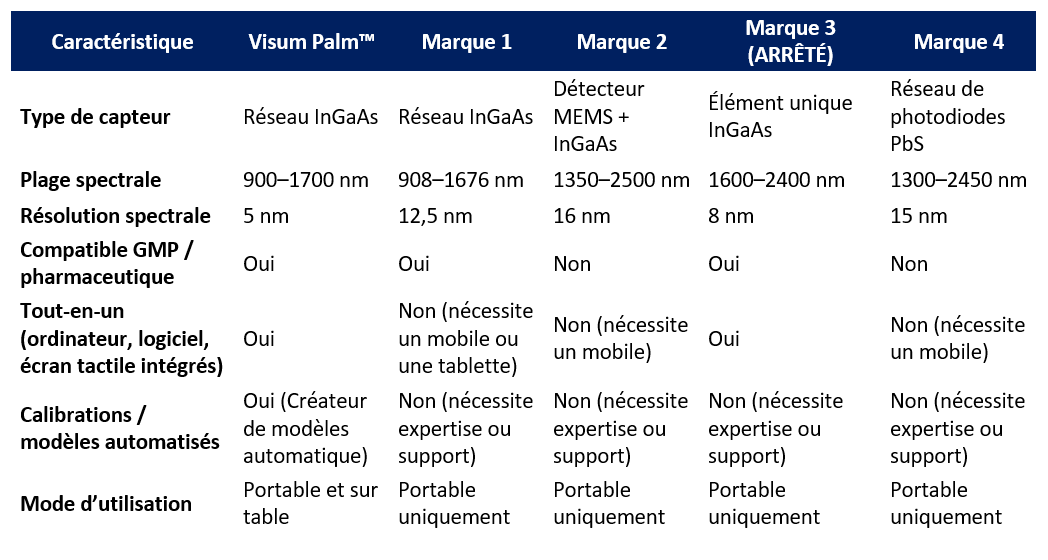

Tableau comparatif : Visum Palm™ vs autres analyseurs NIR portables

meilleur analyseur NIR portable

Configuration optique et zone effective d’analyse : des éléments clés du meilleur analyseur NIR portable

L’une des variables les plus critiques — et souvent sous-estimées — pour identifier le meilleur analyseur NIR portable est l’interface optique entre l’appareil et l’échantillon. Sur ce point, le Visum Palm™ se distingue clairement grâce à une conception optique unique qui le place bien au-dessus de ses concurrents.

Le Visum Palm™ est équipé d’un système d’éclairage à large couverture, avec un diamètre de 50 mm et une zone d’acquisition de 10 mm, ce qui permet d’analyser une région plus représentative de chaque échantillon. Cette conception est complétée par une architecture interne en forme de cloche réfléchissante, conçue pour imiter le comportement d’une sphère d’intégration — une technologie généralement réservée aux analyseurs NIR de laboratoire haut de gamme.

Mais concrètement, qu’est-ce que cela implique ? Cela signifie que le Visum Palm™ est capable de collecter davantage d’informations chimiques utiles, de réduire les effets liés aux hétérogénéités naturelles des échantillons réels (telles que les textures, les densités ou les variations de surface), et d’exploiter plus efficacement la lumière réfléchie par la matière. Le résultat ? Une amélioration significative de la qualité spectrale, et donc une meilleure fiabilité des analyses.

Dans les applications de quantification de paramètres, cette configuration permet d’atteindre un niveau de performance très proche de celui des NIR de paillasse traditionnels haut de gamme, ce qui est exceptionnel pour un appareil portable.

C’est pourquoi nous pouvons affirmer, en toute objectivité, que le Visum Palm™, également grâce à sa configuration optique, est le meilleur analyseur NIR portable actuellement disponible sur le marché — en particulier pour les analyses quantitatives exigeantes.

Conclusion : quel est le meilleur analyseur NIR portable ?

D’un point de vue objectif et fondé sur des spécifications techniques vérifiables, le Visum Palm™ se positionne clairement au-dessus de ses concurrents. Sa combinaison de capteurs de haute performance, de résolution spectrale élevée, de stabilité, de configurations optiques avancées, et de conformité avec les normes GMP et pharmaceutiques, associée à ses fonctions automatisées de calibration et de génération de modèles, en fait le meilleur analyseur NIR portable actuellement disponible sur le marché.

Cependant, le choix de l’équipement idéal ne doit pas se baser uniquement sur la qualité technique du capteur — et ce n’est d’ailleurs pas l’intention de cet article. L’objectif ici est plutôt d’éclairer certaines zones d’ombre et questions souvent négligées (volontairement ou non) dans les processus de vente technique ou consultative, mais qui sont pourtant essentielles pour que l’utilisateur puisse répondre lui-même à la question: « Quel est le meilleur analyseur NIR portable pour mes besoins réels ? »

Une décision éclairée repose sur une compréhension claire des besoins concrets, des exigences de l’environnement d’utilisation, et d’une connaissance précise des options réellement disponibles — qui, en réalité, ne sont pas si nombreuses.

Par IRIS Technology Solutions
Industry-4-0-fr, Non-classifiee, Pharma-4-0-fr 11 juin 2025

Spectroscopie Raman dans le procédé de diafiltration des liposomes

Spettroscopia Raman
Partager l'article

Spectroscopie Raman dans le procédé de diafiltration des liposomes

L’industrie pharmaceutique repose fréquemment sur l’encapsulation d’ingrédients pharmaceutiques actifs (API) dans des systèmes liposomaux afin d’améliorer leur stabilité, leur biodisponibilité et leur libération contrôlée. Une étape clé de ce procédé est la diafiltration, qui permet d’éliminer les composés indésirables après la formation des liposomes, notamment les solvants organiques comme l’éthanol, utilisé pour dissoudre les lipides formant la bicouche liposomale. La quantification précise de l’éthanol résiduel à l’aide d’analyseurs basés sur la spectroscopie Raman est essentielle pour assurer la qualité du produit final, respecter les normes réglementaires et optimiser le temps et les ressources du procédé.

Spectroscopie Raman et système Visum Raman In‑Line™

La spectroscopie Raman est une technique vibrationnelle basée sur la diffusion inélastique de la lumière laser. Elle est hautement spécifique à chaque molécule, ce qui la rend idéale pour l’identification et la quantification des composants chimiques, même dans des matrices complexes. Le système Visum Raman In‑Line™, développé par IRIS Technology Solutions, permet l’application de la spectroscopie Raman directement en milieu industriel ou en laboratoire grâce à son design compact, robuste et adaptable. Il élimine le besoin de préparation d’échantillon, permet une analyse rapide en temps réel et est idéal pour la surveillance continue des procédés pharmaceutiques soumis à des exigences réglementaires élevées.

Quantification de l’éthanol résiduel par spectroscopie Raman

Ce projet s’est concentré sur la mise en œuvre d’un modèle de quantification de l’éthanol résiduel par spectroscopie Raman durant le processus de diafiltration après la formation des liposomes. Pour des raisons de confidentialité, les deux principes actifs encapsulés analysés sont désignés par : 1 : AINS (anti-inflammatoire non stéroïdien) et 2 : biomolécule. Les échantillons ont été analysés dans des conditions de laboratoire contrôlées à l’aide du système Visum Raman In‑Line™. Le système Raman a été monté sur un chariot mobile, avec un porte-échantillon adapté aux flacons de type Falcon, garantissant la sécurité laser lors de l’opération.

L’analyse spectrale a été complétée par des données obtenues par chromatographie en phase liquide à haute performance (HPLC), méthode de référence utilisée pour déterminer la concentration réelle d’éthanol dans les échantillons. Ces données ont été utilisées pour entraîner et valider les modèles prédictifs de spectroscopie Raman. La concentration cible d’éthanol dans le produit final était fixée en dessous de 0,1 % v/v, et les échantillons d’entraînement couvraient une plage complète de 0 % à 10 % v/v d’éthanol.

spettroscopia Raman

Image du système d’analyseur Raman In‑Line™ monté sur chariot mobile.

Développement du modèle prédictif avec Visum Master™

Pour développer le modèle prédictif, des échantillons synthétiques ont été préparés en laboratoire en mélangeant de l’eau avec différentes concentrations d’éthanol, spécifiquement conçues pour couvrir l’ensemble de la plage opérationnelle attendue dans le procédé réel. Ces échantillons ont permis au modèle de faire des prédictions précises sur tout l’intervalle d’intérêt.

Les spectres Raman obtenus à l’aide du Visum Raman In‑Line™ sur ces solutions ont été utilisés pour développer le modèle prédictif avec Visum Master™, une plateforme logicielle automatisée qui permet à tout utilisateur de créer des calibrations sans connaissances avancées en chimiométrie. Le logiciel sélectionne automatiquement l’algorithme le plus approprié, les méthodes de prétraitement optimales (dérivées de Savitzky–Golay, centrage moyen, correction de ligne de base, etc.) et configure le modèle final en utilisant les échantillons d’étalonnage et leurs valeurs de référence (déterminées par HPLC).

Les modèles obtenus ont été ensuite validés avec un jeu indépendant d’échantillons réels collectés lors de la production expérimentale de liposomes.

Résultats et évaluation du modèle prédictif Raman pour l’éthanol résiduel

Les modèles développés à l’aide de la spectroscopie Raman pour la quantification des principes actifs et des composés résiduels ont montré d’excellentes performances aussi bien en étalonnage qu’en validation externe. Pour l’éthanol, le modèle a atteint un coefficient de détermination (R²) supérieur à 0,99 en étalonnage et validation, avec une erreur quadratique moyenne de prédiction (RMSEP) inférieure à 0,35 % v/v, confirmant son applicabilité pour le suivi en temps réel lors des processus de séchage ou de nettoyage.

Le biais constamment faible dans tous les cas atteste de la robustesse de l’étalonnage et de l’absence d’erreurs systématiques, confirmant la viabilité de la spectroscopie Raman comme technologie fiable pour la surveillance quantitative des principes actifs dans les procédés pharmaceutiques critiques.

Conclusions

L’utilisation de la spectroscopie Raman via l’analyseur industriel Visum Raman In‑Line™ a permis le développement d’un modèle robuste et précis pour le suivi de l’éthanol pendant l’étape de diafiltration dans les processus pharmaceutiques. La forte corrélation et la faible déviation des résultats confirment l’adaptabilité du système aux applications réelles, tant en laboratoire — monté sur chariot mobile — qu’en suivi in‑line. La spectroscopie Raman peut également être étendue à d’autres processus pharmaceutiques nécessitant un contrôle précis des solvants ou de composés critiques, améliorant l’efficacité opérationnelle et la qualité du produit final.



Par IRIS Technology Solutions
Industry-4-0-fr, Innovation-fr 22 avril 2025

IRIS Technology: Leading the Way in Material Detection with Hyperspectral Imaging for RECLAIM project

Partager l'article

IRIS Technology: Leading the Way in Material Detection with Hyperspectral Imaging

IRIS Technology Solutions, a pioneer in photonics and artificial intelligence, is playing a key role in the European RECLAIM project as leader of Work Package 3 (WP3). The company is spearheading the development of an advanced material classification system prototype based on optical and spectroscopic techniques, with the aim of revolutionizing how waste materials are identified and categorized for recycling purposes.

Cutting-Edge Detection Using Hyperspectral Imaging

At the heart of IRIS’s contribution is a prototype system built around hyperspectral imaging (HSI). This technology captures detailed spectral data for each pixel in an image, producing a three-dimensional dataset—two spatial dimensions plus a spectral dimension. Each pixel carries a unique spectral signature that reflects the chemical composition of the material it represents.

To harness this powerful technology for waste classification, IRIS has designed and assembled a linear HSI system that has been posteriorly integrated in the portable robotic Material Recovery Facilities (prMRF) developed under the RECLAIM project allowing real-time monitoring and analysis of waste materials as they move along the belt of the pilot plant.

To ensure the maximization and quality of the spectral features of the analyzed material, various optical configurations were tested to identify the best setup for reliable spectra acquisition and consequent classification.

Advanced AI Algorithms

To interpret the massive amount of spectral data generated by the HSI system, IRIS has developed AI algorithms that analyze the chemical characteristics of materials. These models have been developed both by data collected at IRIS facilities and by real waste spectral data, to access the most representative data and ensure effective material prediction.  The development process involved creating AI models that combined the spectral and spatial information provided by the HSI system to obtain trustworthy classification outputs. To support the classification AI models development, various data treatments and advanced AI algorithms have been tested and evaluated. IRIS has tested multiple system configurations, adjusting key variables such as camera frame rates, conveyor speeds, and the distance between the camera and the conveyor, to optimize detection performance under different operational scenarios.

A Breakthrough in Material Classification

One of the most significant achievements so far is the creation of an extensive classification model that goes beyond traditional broad categories. The model distinguishes between multiple waste types with high accuracy, identifying the following classes:

  • METAL
  • PAPER
  • PET (Polyethylene Terephthalate)
  • PE (Polyethylene with concrete differentiation between the High and Low Density)
  • PP (Polypropylene)
  • PS (Polystyrene)

This is a major milestone in plastic waste sorting, marking the first time that such detailed sub-classification of plastic polymers has been integrated into an operational industrial spectroscopic sorting system. By enabling the separation of similar-looking but chemically distinct plastics, this advancement significantly improves the quality and value of recycled materials.

Par IRIS Technology Solutions
Industry-4-0-fr 2 avril 2025

Analyse des plastiques avec NIR Visum Palm™ : Précision, Agilité et Polyvalence pour l’Industrie

plastics identification
Partager l'article

Analyse des plastiques avec NIR Visum Palm™

L’analyse des plastiques et la classification des matériaux plastiques sont devenues plus critiques que jamais—sous l’impulsion de nouvelles réglementations et pratiques environnementales—dans divers secteurs, des fabricants de matériaux et opérateurs de récupération de déchets aux recycleurs, ferrailleurs et entreprises traitant des plastiques recyclés.

Dans ce contexte, l’analyseur portable NIR Visum Palm™ se distingue comme un outil idéal pour l’analyse des plastiques, permettant une identification rapide et précise en temps réel, quel que soit le type d’échantillon : déchets, feuilles, granulés vierges ou recyclés, flocons, et plus encore. Visum Palm™ est un analyseur autonome, ce qui signifie qu’il comprend un ordinateur intégré, un logiciel et un écran tactile, et ne nécessite aucune connexion à des appareils externes tels qu’un PC, une tablette ou un smartphone.

L’appareil est préchargé avec une bibliothèque gratuite d’identification des plastiques contenant 39 classes, couvrant les polymères les plus courants. Il peut être utilisé comme un dispositif portable pour une analyse des plastiques par contact direct ou comme un instrument de paillasse dans un laboratoire ou une zone de réception des matériaux, avec différents porte-échantillons disponibles pour répondre à divers besoins d’échantillonnage et types d’échantillons.

plastics analysis identification plastics analysis clasification

Modes d’analyse des plastiques : Identification (à gauche) et Classification (à droite)

plastic analysis plastic analysis

Modes d’analyse des plastiques : Vérification (PASS/FAIL) et Retour d’Information sur le Matériau Correct

Quels Plastiques Visum Palm™ Peut-Il Identifier—et Quelles Sont Ses Limitations ?

Comme mentionné ci-dessus, Visum Palm™ comprend une bibliothèque de 39 classes de plastiques, notamment :

PMMA, PE, PC, PETG, EVA, PVC, PET, PU, PS, ABS, PA, PP, VIN, PLA, PBT, PMP, POMC, PPS, PVA, PPSU, EMA, PHBV, PAEK, PBAT, PBS, TPES, TPS, MABS, HIPS, MBS, SBC, PCL, PEEK, PHB, SAN, PI, PB, HDPE, LDPE.

Cette bibliothèque est mise à jour périodiquement pour assurer une couverture et des performances optimales dans des applications réelles liées à l’analyse des plastiques.

L’analyseur est compatible avec une large gamme de types d’échantillons, ce qui le rend particulièrement adapté aux environnements industriels et de laboratoire où l’analyse des plastiques est cruciale :

  • Déchets plastiques post-consommation : sacs, bouteilles, pots et diverses pièces. En cas de saleté de surface, un nettoyage minimal est recommandé. Grâce à sa plage spectrale de 900–1700 nm, une zone de mesure de 10 mm et une forte illumination, Visum Palm™ offre une pénétration minimale, le rendant moins sensible à la saleté ou aux revêtements par rapport aux instruments à plage étendue qui ne scannent que la surface.

  • Granulés (vierges ou recyclés) : peuvent être analysés en mode paillasse à l’aide de porte-échantillons dédiés.

  • Flocons : idéal pour les lignes de recyclage où une classification rapide du type de polymère est essentielle.

  • Pièces en plastique de différentes tailles et géométries : la forme de l’échantillon peut affecter la qualité spectrale, donc une attention particulière doit être portée aux pièces courbées ou irrégulières pour éviter des lectures anormales.

  • Poudres et liquides : peuvent également être analysés, à condition d’utiliser les porte-échantillons appropriés—plusieurs sont disponibles.

types_plastics

Limitations de l'Analyse avec Visum Palm™

Comme toute technique analytique, la spectroscopie NIR présente des limitations intrinsèques liées à son principe de détection physique et à la plage spectrale de 900–1700 nm utilisée par Visum Palm™. Dans les cas suivants, l’analyse peut être peu fiable ou impossible :

  • Plastiques noirs contenant du noir de carbone : cet additif absorbe toute la lumière NIR, rendant cette technique inadaptée.

  • Plastiques nécessitant une détection en dehors de la plage spectrale : certains polymères nécessitent une couverture spectrale plus large pour une identification fiable.

  • Microplastiques et très petits morceaux (< 2 mm) : la petite taille empêche une capture efficace du spectre.

La spectroscopie NIR est une technique empirique : les spectres doivent être interprétés et comparés à une base de données de référence. Pour cette raison, une évaluation individuelle est toujours conseillée pour les échantillons complexes ou similaires.

Dans les scénarios où les différences matérielles sont minimes, Visum Palm™ permet la création de modèles de classification dédiés en utilisant des algorithmes mathématiques avancés, améliorant la précision grâce à une seconde étape d’analyse confirmatoire.

Créez et Maintenez Votre Propre Bibliothèque de Plastiques

Notre expérience sur le terrain confirme que la variabilité des échantillons de plastique est vaste, que ce soit par type de polymère, forme, couleur, revêtement ou origine (vierge, post-consommation ou recyclé). Bien que la bibliothèque intégrée soit régulièrement mise à jour, couvrir toutes les combinaisons possibles n’est pas réalisable.

Par conséquent, chaque appareil est livré avec le logiciel PC Visum Master™ SMART, permettant aux utilisateurs finaux de :

  • Étendre la bibliothèque existante avec leurs propres échantillons.

  • La mettre à jour en continu sans nécessiter de connaissances techniques en spectroscopie.

Ci-dessous un exemple de la manière dont une bibliothèque personnalisée est créée ou mise à jour, impliquant l’acquisition de spectres de différentes classes et variations de forme, couleur et caractéristiques de surface—suivie de l’attribution du nom de matériau correct.

plastic analysis

Création ou Mise à Jour d’une Bibliothèque d’Identification ou de Classification avec Visum Master™ SMART

Cela permet aux recycleurs et fabricants de construire de manière indépendante une bibliothèque robuste, à jour et représentative du processus, adaptée à leurs besoins spécifiques.



Conclusion

Visum Palm™ offre une solution pratique, précise et polyvalente pour l’analyse des plastiques, ainsi que pour l’identification et la classification des matériaux plastiques dans les environnements industriels. Sa portabilité, sa facilité d’utilisation et sa compatibilité avec différents types d’échantillons—des déchets et granulés aux flocons et pièces—en font un atout précieux pour les laboratoires et les ateliers de production.

Bien que la technologie NIR présente certaines limitations—en particulier avec les plastiques noirs, les matériaux hautement chargés ou certaines formulations—la capacité de créer des bibliothèques et des classifications personnalisées en utilisant Visum Master™ SMART rend ce système parfaitement adaptable aux besoins spécifiques de l’analyse des plastiques dans presque tous les contextes de production.

Par IRIS Technology Solutions
Digitalization-fr 13 septembre 2024

European Commission Highlights IRIS Technology Solutions for its Innovative Role in the AIDPATH Decentralized Advanced Therapy Production Project

KEY_INNOVATION_IRIS_BIG
Partager l'article

IRIS Technology Solutions is proud to announce that we have been recognized as a « Key Innovator » by the European Commission’s Innovation Radar for our contributions to the AIDPATH project. This recognition highlights our innovative development of a monitoring strategy for optimal measurement of selected parameters in bioreactors, leveraging cutting-edge technologies such as Artificial Intelligence (AI), soft-sensors, and machine learning algorithms.

AIDPATH (Artificial Intelligence-driven, Decentralized Production for Advanced Therapies in the Hospital) is a high-impact EU-funded consortium dedicated to advancing the next generation of personalized medicine using gene-engineered immune cells at EU hospitals through AI technology. The project focuses on T cells modified to express a synthetic chimeric antigen receptor (CAR-T), a revolutionary treatment in hematology and oncology, with potential applications for infections and autoimmune diseases. AIDPATH aims to address the complexities of traditional CAR-T therapy, which is hindered by centralized manufacturing and inflexible clinical use schemes. By integrating patient-specific data and biomarkers, AIDPATH uses AI to enable flexible manufacturing and optimize CAR-T cell products, improving anti-tumor potency and reducing costs and resource utilization in hospitals.

Advanced Monitoring Strategy for Bioreactors

In this project, IRIS Technology Solutions played a pivotal role by developing a monitoring strategy that allows for the optimal measurement of selected parameters in bioreactors. Bioreactors are essential in bioprocessing as they provide the environment needed for biological reactions to occur, such as for the production of pharmaceuticals, biofuels and other bio-based products. In the case of AIDPATH, the bioreactor performs a so-called « perfusion » process which, starting from a small number of CAR T-cells taken from a patient, grows a much larger amount, which are then reintroduced into the patient for immunotherapy cancer treatment. However, maintaining optimal growth conditions within the bioreactor is a complex task that requires precise monitoring of variables such as pH, temperature, oxygen levels, and nutrient concentrations.

We tackled this challenge by designing a system capable of monitoring these parameters in real time, adapting dynamically to changes and ensuring that the bioreactor’s conditions remain optimal for the biological processes involved. One of the key achievements was our development of a control system that provides alerts based on the variations in these parameters. The system was programmed to follow specific control rules and thresholds to ensure expected behaviors during in-line monitoring, making it more efficient and reliable than traditional systems.

Innovation through AI-Powered Soft-Sensors

A standout innovation that contributed to this recognition was our integration of AI-powered “smart-sensors” within the monitoring system. Unlike the traditional approach that provides information based on a small number of hard sensors with a PID controller, our smart-sensors apply AI technologies (Fuzzy and Consensus Based algorithms) and advanced statistical techniques (Bollinger, sliding window), to aggregate the data from a larger and more varied set of hard sensors and convert it into actionable insights.

These smart-sensors have been designed to support decision-making by providing real-time insights into the bioreactor’s performance. For instance, instead of simply reporting temperature fluctuations, the soft-sensors analyze the behavior over time and relate it to the trends from other hard sensors. This approach allows for a more holistic feedback to the human expert operator of any significant changes within the bioreactor, ultimately leading to more efficient bioprocesses and higher yields.

Additionally, the soft sensors are integrated in the SCADA type interface (called COPE in AIDPATH) which displays the soft sensor outputs and alerts in real time on a dashboard which is easily interpretable by the human expert operator. Furthermore, the smart sensors are completely parameterizable (soft coded) by the end user, an advantage when calibrating the system for new use cases. Data analytics and machine learning can be used to further fine tune the control parameters and data processing rules.

Being recognized by the European Commission’s Innovation Radar underscores IRIS Technology Solutions’ leadership in advanced process monitoring and AI applications. This recognition not only acknowledges our efforts but also opens opportunities for future collaborations and partnerships with other innovators, businesses, and academic institutions. It highlights our commitment to developing cutting-edge technologies with real-world applications and impact.

Moreover, the Innovation Radar platform provides visibility to potential customers, investors, and partners seeking innovative solutions in the biotechnology and pharmaceutical sectors. As part of this platform, IRIS is poised to attract new interest and expand its network within the scientific and industrial communities.

Being named a “Key Innovator” by the European Commission’s Innovation Radar is a significant achievement that reflects our dedication to technological advancement and innovation, as well as the hard work and commitment of our team. We look forward to continuing to drive innovation in advanced process monitoring, artificial intelligence, and beyond.

Par IRIS Technology Solutions
Industry-4-0-fr, Pharma-4-0-fr 9 avril 2024

Surveillance du processus de mélange par spectroscopie NIR en ligne

Surveillance du processus de mélange
Partager l'article

Surveillance du processus de mélange en temps réel par spectroscopie NIR

Le processus de mélange de poudres est le plus répandu pour obtenir une uniformité de contenu dans les formes solides. Malgré son apparente simplicité, à savoir tirer parti des forces de cisaillement pour mélanger les principes actifs et les excipients en déplaçant simplement le récipient pendant un certain temps, tout spécialiste de la galénique sait que le comportement réel du mélange n’est pas aussi simple. En fait, la distribution finale résulte d’une combinaison chaotique d’interactions microscopiques entre les particules et de la mécanique macroscopique des flux, sans compter qu’une fois l’homogénéité atteinte, il existe un risque réel de démixtion en raison de l’affinité entre les particules homologues. C’est pourquoi, quelles que soient les améliorations mécaniques apportées à la conception du mélangeur, le contrôle systématique de l’homogénéité du mélange est une exigence essentielle dans le secteur pharmaceutique et nutraceutique. C’est là que la spectroscopie NIR prend toute son importance en tant que technique de surveillance du processus de mélange en temps réel.

Control del punto final del mezclado

Contrôle traditionnel du processus de mélange par rapport au surveillance du processus de mélange (PAT)

Jusqu’à présent, la méthode traditionnelle consistait à arrêter périodiquement le processus de mélange après plusieurs cycles afin de prélever des échantillons en différents points, qui sont ensuite analysés par chromatographie. Toutefois, cette approche présente également certains inconvénients indésirables, à savoir un délai supplémentaire (en raison de la lourdeur des procédures de laboratoire), un temps de mélange sous-optimal (en raison d’un mélange prolongé arbitraire destiné à garantir l’homogénéité) et des artefacts de mélange (tels que le démélange et les grumeaux, conséquence du maintien de la charge dans des conditions statiques en attendant les résultats du laboratoire).

Au contraire, une approche PAT, telle que la surveillance du processus de mélange en temps réel par spectroscopie NIR, pourrait être considérée comme le meilleur moyen de vérifier si le critère d’évaluation a été atteint. En fait, la FDA et l’EMA ont toutes deux décrit cette approche comme un nouveau paradigme recommandé.

En principe, comme le décrit en détail la littérature scientifique, il existe deux façons de mettre en œuvre une détermination du point final basée sur la PAT : en utilisant un modèle prédictif de machine learning supervisé (par exemple, un modèle PLS qui prédit quantitativement la concentration de l’API) ou en utilisant un algorithme qui ne tient pas compte de la composition spécifique du mélange. La première solution donne généralement des résultats plus directs et plus précis, mais elle nécessite le développement de modèles spécifiques sur la base d’échantillons de référence appropriés, ce qui n’est pas toujours possible, en particulier lorsqu’il existe un trop grand nombre de formulations différentes. L’approche agnostique pour la surveillance du processus de mélange, au contraire, est basée sur la similarité spectrale ; aucune donnée de base sur la composition spécifique de chaque formulation n’est requise à l’avance.

L'approche agnostique : L'écart type à blocs mobiles et l'algorithme dynamique par IRIS Technology Solutions

La stabilité spectrale est, en fait, indépendante de la composition spécifique de chaque formulation. Il n’est pas nécessaire de développer un modèle prédictif quantitatif pour évaluer les concentrations des composants, car le raisonnement sous-jacent stipule que, quelle que soit la composition, aucune amélioration de l’homogénéité ne peut être apportée dès lors que les spectres restent inchangés, du moins pour les principaux composants. En effet, un mélange peut être considéré comme homogène lorsque leurs spectres restent inchangés après plusieurs cycles de mélange.

Étant donné que la spectroscopie NIR est sensible à des concentrations de 0,1-1 % ou plus, il n’est pas possible d’évaluer l’homogénéité des composants mineurs au moyen d’une telle technologie pendant la surveillance du processus de mélange. Toutefois, elle peut être déduite de l’homogénéité des principaux composants et, le cas échéant, validée par des méthodes de laboratoire traditionnelles.

L’écart type des blocs mobiles (MBSD) est l’algorithme agnostique le plus largement décrit, du moins dans la littérature scientifique. En général, le critère d’évaluation de l’écart type des blocs mobiles est plutôt arbitraire. Même lorsqu’un critère statistiquement fondé est utilisé [Critical evaluation of methods for end-point determination in pharmaceutical blending processes. M. Blanco, R. Cueva-Mestanza et J. Cruz. Anal. Methods, 2012, 4, 2694], certaines hypothèses restrictives sur la distribution de la métrique de similarité doivent être remplies pour être correctement applicables. En outre, la moyenne de l’écart type a un effet plutôt « lissant » qui pourrait voiler dans une certaine mesure la tendance réelle de la similarité spectrale.

L'approche dynamique avec Visum NIR In-Line™ pour la surveillance des processus de mélange

L’algorithme propriétaire d’IRIS Technology Solutions, au contraire, est basé sur la vérification de la stabilité d’une véritable métrique de similarité (MSD : différence quadratique moyenne entre deux spectres successifs) en utilisant des critères statistiques forts sur la distribution MSD spécifique au mélange. En fait, notre approche par blocs mobiles adapte dynamiquement le seuil à chaque distribution statistique de similarité spectrale propre à la formulation. Par conséquent, elle fournit un critère d’extrémité robuste pour la surveillance du processus de mélange indépendamment du comportement spécifique de chaque formulation, ce qui est particulièrement nécessaire lorsque des anomalies de mélange telles que le démélange ou la formation de grumeaux se produisent.

Par souci de flexibilité, les utilisateurs peuvent régler à leur convenance la taille du bloc mobile et la signification statistique. Dans la mesure du possible, ces paramètres doivent être réglés lors de la phase de mise en service, bien que les valeurs réglées en usine soient suffisantes pour les cas les plus fréquents.

Image 1 : Module adaptateur de fenêtre en saphir pour l’analyseur en ligne Visum NIR ™ fabriqué par IRIS Technology Solutions S.L.

Contrôle du point final du mélange

Le module adaptateur avec fenêtre en saphir permet d’intégrer facilement l’analyseur Visum NIR In-Line™ via une connexion tri clamp. Il existe différentes tailles de module adaptateur en fonction des configurations propres au mélangeur.

Contrairement aux autres analyseurs du marché, le Visum NIR In-Line™ est un analyseur autonome (ordinateur embarqué) et peut communiquer avec plusieurs protocoles de communication. Il est également conforme à la réglementation pharmaceutique 21 CFR Part 11 (FDA), aux exigences des pharmacopées américaine (USP) et européenne (Ph. Eur.) et aux lignes directrices 2014 et 2023 de l’Agence européenne des médicaments (EMA).

Dans sa version Blender, l’analyseur Visum NIR In-Line™ est sans fil, alimenté par des batteries rechargeables et remplaçables d’une autonomie de plus de 3 heures et connecté par Wi-Fi, comme le montre l’image ci-dessous.

Image 2 : L’analyseur Visum NIR In-Line™ dans un cycle de surveillance du processus de mélange.

Control of the blending end point Überwachung des Mischprozesses durch visum NIR In-line

Tableau 1 : Caractéristiques techniques de l’analyseur en ligne Visum NIR In-Line™

blending process monitoring

Conclusions

L’analyseur NIR In-Line™ d’IRIS Technology Solutions S.L. présente une méthode dynamique plus robuste et plus réaliste pour la surveillance du processus de mélange que l’algorithme Moving-block Standard Deviation (MBSD), car il est basé sur la moyenne quadratique de deux spectres successifs et non sur la moyenne de l’écart-type comme indice de similarité utilisé par l’approche MBSD.

Comme il est doté d’un ordinateur intégré, il n’a pas besoin d’être connecté à d’autres appareils électroniques ou à des ordinateurs externes, ce qui en fait un excellent outil autonome pour travailler au niveau de la production de l’usine et dans des environnements BPF.

En outre, il dispose d’une zone d’illumination et d’acquisition de spectre beaucoup plus grande que les autres analyseurs NIR, en particulier ceux de très petite taille, avec une résolution de 256 pixels, ce qui permet d’obtenir davantage d’informations chimiques et de qualité spectrale pour une surveillance optimale de chaque cycle de mélange.

Par IRIS Technology Solutions
Digitalization-fr, Industry-4-0-fr, Pharma-4-0-fr 3 avril 2024

Contrôle du processus d’enrobage des formes granulaires par spectroscopie NIR

processus d'enrobage des formes granulaires
Partager l'article

Contrôle du processus d'enrobage des formes granulaires par spectroscopie NIR

Dans l’industrie pharmaceutique, de nombreuses formulations granulaires sont enrobées pour obtenir une libération soutenue ou contrôlée du médicament ou de l’ingrédient pharmaceutique actif (IPA) dans le temps, un exemple clair et bien connu étant l’oméprazole. Dans cet article, nous discuterons de ces formulations à libération prolongée et de la manière dont il est possible d’optimiser le temps de libération et les analyses de puissance au cours du processus d’enrobage à l’aide de la spectroscopie NIR.

processus d'enrobage des formes granulaires

Processus de granulation et analyse traditionnelle

Au cours du processus de granulation des formes de dosage à libération modifiée, l’application correcte de l’enrobage (par exemple, un enrobage à libération entérique destiné à empêcher la digestion ou la dégradation gastrique) déterminera l’efficacité ultérieure du médicament et le temps de libération mg/API du médicament ; des contrôles sont donc effectués tout au long de ce processus pour garantir la qualité et donc l’action pharmacologique attendue.

Actuellement, ce contrôle est effectué au cours du processus d’enrobage avec des échantillons prélevés sur l’équipement d’enrobage à différents moments et analysés en laboratoire à l’aide de la technique analytique de la CLHP ou de la chromatographie liquide et des tests de dissolution pour démontrer que la libération de l’ingrédient actif est satisfaisante. Les deux méthodes nécessitent une préparation de l’échantillon avant l’analyse, du personnel spécialisé et des consommables (matériaux), en plus de la durée (heures) d’un test de dissolution, dont l’objectif principal est de déterminer la biodisponibilité du médicament, c’est-à-dire la quantité relative du médicament qui a pénétré dans la circulation générale après administration, et la vitesse à laquelle cet accès s’est produit.

Par conséquent, le principal problème de l’analyse traditionnelle est que l’obtention des résultats prend du temps et ne permet donc pas de rectifier à temps le processus d’enrobage en cas de défaillance ou, dans le cas fréquent d’un arrêt du processus pour échantillonnage, il y a un risque d’altération de la qualité du semi-produit.



La technologie NIR est un outil alternatif très efficace qui permet de contrôler en temps réel le processus d’enrobage, car la signature spectrale de chaque granulé peut être liée aux conditions d’enrobage, au dosage et aux temps de libération, sans qu’il soit nécessaire de recourir aux méthodes traditionnelles.

Développement d'une méthode NIRS pour prédire le temps de libération et la puissance

Afin de développer un modèle prédictif pour la détermination en temps réel des temps de libération et de la puissance (mg API/gélule) qui est libérée à 1, 4 et 7 heures, nous avons travaillé en coordination avec un grand laboratoire pharmaceutique espagnol et l’analyseur spectroscopique NIR portable Visum Palm™ fabriqué et commercialisé par IRIS Technology Solutions S.L.

Les données fournies par le laboratoire consistent en des spectres NIR de plusieurs lots de deux médicaments à base, d’une part, d’un antihistaminique que, pour des raisons de confidentialité, nous appellerons « DS », et d’autre part, d’une forme de vitamine B6 que, pour les mêmes raisons, nous appellerons « PH ». Dans les deux cas, la substance active faisait partie de l’enrobage des granulés constituant le véhicule.

Les spectres des granulés ont été acquis à différents moments du processus d’enrobage, à partir d’échantillons humides et secs et, parallèlement, l’échantillon respectif a été soumis aux analyses habituelles dans ces cas pour déterminer la libération du médicament à 1, 4 et 7 heures et la puissance en mg PI/g.

Les modèles prédictifs développés sur la base des données spectrales ont montré qu’il n’est pas nécessaire de sécher les échantillons pour l’acquisition des spectres – le contrôle peut donc être effectué directement sur l’échantillon humide, ce qui permet d’économiser du temps et de la manipulation – et qu’il existe une relation claire entre les spectres NIR, la puissance et les temps de libération de 1h, 4h et 7h, comme nous le verrons plus loin.

Composé PH

Tableau 1 : Paramètres de qualité des modèles de prédiction pour la libération à 1, 4 et 7 heures et la puissance dans les échantillons à différents stades du processus d’enrobage PH. Le symbole * indique que le modèle a été construit en utilisant les spectres NIR moyens des réplicats de chaque échantillon.

Figure 1 : Courbes de régression pour PH a) Tous les échantillons ; b) Lots 1,3,4 y 7 ; c) Spectres moyens des lots 1,3,4 y 7 ; d) Lot 7.

processo de revestimento de formas granulares

DS compound

Le tableau 2 présente les paramètres de qualité des modèles pour l’analyse des échantillons humides de DS. Tous les échantillons ont été étudiés simultanément : les échantillons des lots 6, 8 et 10 ensemble, et le lot 6 séparément. Les lots 6, 8 et 10 ont été choisis pour l’étude d’un ensemble de lots parce qu’ils contenaient le plus grand nombre d’échantillons. En outre, le lot 6 a été choisi pour l’analyse individuelle car il contenait le plus grand nombre d’échantillons avec les paramètres de libération optimaux pour l’étude de cas.

Tableau 2 : Paramètres de qualité des modèles de prédiction pour la libération à 1, 4 et 7 heures et la puissance dans les échantillons à différents stades du processus d’enrobage DS.

La figure 2 montre les courbes de régression résultant de l’étude pour la substance active DS. Les valeurs des paramètres de qualité pour les modèles DS montrent, en général, une bonne corrélation. En guise d’observation, on note que l’erreur augmente lorsque des données provenant de différents lots sont utilisées, probablement parce que les conditions de traitement de chaque lot sont différentes en raison du fait que les données proviennent de la phase de développement et de mise au point du processus de production. La prédiction de la libération à 7 heures est moins bonne que celle des autres paramètres, probablement parce que la fin du processus de libération a été atteinte dans de nombreux cas avant ce moment.



Figure 2 : Courbes de régression pour DS a) tous les échantillons ; b) lots 6, 8 et 10 ; c) spectres moyens des lots 6, 8 et 10 ; d) lot 6.

Prediction of dry samples

Tableau 3 : Paramètres de qualité des modèles de prédiction pour les échantillons secs des lots DS 6 et PH 7.

Les modèles de prédiction des échantillons secs pour les lots individuels de PH et DS montrent une bonne corrélation. Il convient de noter que l’erreur de prédiction est due au petit nombre d’échantillons de validation utilisés.



Figure 3 : Courbes de régression pour les Dry simples de a) DS batch 6 y b) PH batch 7.

processus d'enrobage des formes granulaires
processus d'enrobage des formes granulaires

Conclusions

  • Il existe une corrélation claire entre les spectres NIR et les temps de libération de 1h, 4h et 7h, ainsi qu’avec la puissance, à la fois pour DS et PH, bien qu’elle soit légèrement moins bonne pour PH.
  • Dans le cas de la libération de 7h, la corrélation semble un peu plus faible, peut-être parce qu’elle est proche de la libération maximale (au niveau du plateau de libération) ou en raison des différences de pH des échantillons.
  • Les différentes conditions de production des lots affectent la robustesse de cette corrélation, un facteur de variabilité inhérent car les échantillons proviennent de la phase de développement du processus de production (phase de mise au point) et non de la méthode NIRS.
  • Les tests de lots individuels montrent une bonne corrélation pour les échantillons humides et secs. Les résultats étant similaires dans les deux cas, on peut conclure que le séchage n’est pas nécessaire pour corréler les paramètres étudiés (temps de libération et activité) avec les spectres NIR.
  • Enfin, l’analyse des résultats obtenus permet de conclure que la spectroscopie NIR peut être utilisée pour optimiser le contrôle du processus d’enrobage des formes granulaires et que, d’un point de vue technique, il s’agit d’une méthode robuste et fondée sur des preuves. Toutefois, pour tous les cas évalués dans ce document, des modèles définitifs doivent être établis une fois que le processus de production a été entièrement mis au point.
Par IRIS Technology Solutions
Digitalization-fr 11 mars 2024

PROJET RESCHAPE : REMODELER LES CHAÎNES D’APPROVISIONNEMENT POUR UN IMPACT SOCIAL POSITIF

Partager l'article

PROJET RESCHAPE : REMODELER LES CHAÎNES D'APPROVISIONNEMENT POUR UN IMPACT SOCIAL POSITIF

À la suite de la récente pandémie mondiale, les processus de la chaîne de valeur ont dû être complètement transformés. Cette situation a suscité des inquiétudes quant aux tendances sociales, économiques et environnementales et à leur impact sur l’organisation des chaînes d’approvisionnement. Dans ce contexte, le projet ReSChape analysera et évaluera l’effet des perturbations sociales, économiques et environnementales afin de fournir une compilation de recommandations et de propositions pour de nouveaux scénarios politiques, y compris un outil numérique basé sur le web.

ReSChape

ReSChape a été financé par la Commission européenne dans le cadre de l’appel HORIZON-CL2-2021-TRANSFORMATIONS-01 et coordonné par le Consiglio Nazionale delle Riserche (CNR). Le consortium international est composé de 9 partenaires issus de 5 pays européens, en plus du Royaume-Uni, dont des universités, des centres de recherche et des PME.

consortium map

IRIS Technology Solutions est l’un des partenaires et dirige la stratégie de visualisation numérique du projet. Avec les spécifications et les besoins détectés et évalués par les différentes parties prenantes du consortium, IRIS créera un module web dynamique pour le partage des données et l’évaluation de l’impact de différents paramètres sociaux dans un certain nombre de chaînes d’approvisionnement. Plus précisément, un cadre sera conçu et mis en œuvre pour intégrer et mettre à disposition les résultats les plus importants des outils analytiques développés, et un module web donnera accès aux résultats sélectionnés à différents types de parties prenantes. Des profils d’accès spécifiques seront créés en tenant compte des besoins d’information des différents utilisateurs, tels que les entreprises industrielles, les syndicats et les décideurs politiques.

ReSChape's main objectives are:

  • Analyser les changements et les perturbations sociales, économiques et environnementales (y compris COVID) et évaluer leur impact sur les chaînes d’approvisionnement (CA), en identifiant les défis connexes en termes de relations entre les pays, la configuration du réseau et l’impact sur l’emploi.
  • Étudier et proposer un ensemble de modèles de chaînes d’approvisionnement pour l’évolution des chaînes d’approvisionnement mondiales en intégrant des stratégies telles que l’efficacité des ressources, la boucle fermée et l’humanitaire comme moyen d’accroître la résilience et la durabilité de l’UE ; la numérisation sera étudiée comme moyen d’établir de nouvelles voies pour l’inclusion sociale en tenant compte des besoins des zones urbaines et rurales.
  • Développer des outils innovants pour surveiller et évaluer les modèles commerciaux sectoriels et définir des mécanismes pour évaluer la relation entre les perturbations, comme les pandémies, et les chaînes de valeur mondiales en tenant compte de l’impact sur l’emploi, la croissance économique, les revenus, etc.
  • Développer des scénarios politiques innovants avec des recommandations pour les futures chaînes de valeur mondiales basées sur des questions horizontales clés ayant un impact sur plusieurs secteurs et fournir des recommandations pour les stratégies européennes, nationales et sectorielles, des mesures politiques et des actions ciblées visant à façonner des schémas commerciaux et des chaînes de valeur équitables, inclusifs et durables.

Le projet ReSChape a été réparti en 5 lots de travail différents :

  • Gestion de projet.
  • Tendances mondiales et modèles innovants de chaîne d’approvisionnement
  • Impact des nouveaux modèles de chaîne d’approvisionnement sur les indicateurs sociaux
  • Élaboration de scénarios politiques
  • Diffusion et communication



ReSChape est prévu pour durer 36 mois, d’octobre 2022 à octobre 2025.

Par IRIS Technology Solutions
Industry-4-0-fr 12 février 2024

Analyse des grains en temps réel grâce à la technologie NIR

analisis nir de granos
Partager l'article

Analyse des grains en temps réel grâce à la technologie NIR

La spectroscopie proche infrarouge (SPIR) est un outil analytique précieux pour l’analyse en temps réel de la composition chimique d’une grande variété de produits, y compris ceux d’origine agricole. Dans cet article, nous aborderons l’application de la technologie NIR à l’analyse des grains et en particulier de deux variétés de grains de blé : tendre (Triticum aestivum) et dur (Triticum durum), ainsi que du maïs jaune (Zea Mays).

Analyse des grains avec la technologie NIR en continu ou portable

La qualité des produits alimentaires dépend directement de la qualité des matières premières utilisées. Par conséquent, l’évaluation de leur composition, de leur pureté et de leurs caractéristiques physicochimiques présente un intérêt pour l’industrie alimentaire.
Dans l’analyse des grains, la spectroscopie NIR joue un rôle crucial en fournissant des informations détaillées sur plusieurs paramètres simultanément, l’humidité étant l’un des facteurs critiques dans l’évaluation de la qualité des grains. Cependant, cette technique permet également d’analyser d’autres paramètres clés tels que la teneur en protéines, en matières grasses, en fibres, en cendres et en amidon, offrant ainsi un contrôle plus rigoureux selon les critères de qualité établis.
La spectroscopie NIR se distingue des autres techniques par son caractère non destructif, ce qui signifie que les mesures peuvent être effectuées en continu sans compromettre l’intégrité du lot ou de l’échantillon analysé. En outre, les résultats sont obtenus en quelques secondes, ce qui rationalise l’analyse des grains, les processus de contrôle de la qualité et permet une prise de décision instantanée par rapport à l’analyse conventionnelle par chimie humide.

Nous examinerons ci-dessous deux façons d’effectuer l’analyse NIR des grains, soit de manière entièrement automatisée et continue sur la ligne de production, soit au moyen d’un analyseur portable, utile pour l’analyse sur le terrain, dans l’entrepôt de réception des matières premières ou dans les processus discontinus.

analyse des grains

Analyse des grains en continu et en temps réel : grains de blé et de maïs

Un analyseur en continu Visum NIR In-Line™ (900-1700 nm) a été utilisé pour développer le modèle d’étalonnage des grains et 30 échantillons d’étalonnage et 7 échantillons de validation ont été utilisés pour chaque classe. En outre, des analyses de référence en double ont été obtenues à partir de chaque échantillon afin d’atténuer l’erreur inhérente à la méthode d’analyse primaire. Pour l’analyse de l’humidité, un humidimètre thermogravimétrique HE53 (Metler Toledo) a été utilisé, la teneur en protéines a été déterminée par la méthode Kjeldahl et la teneur en matières grasses a été déterminée par la méthode Soxhlet.

Le tableau ci-dessous présente les principaux résultats et chiffres de mérite de l’analyse des grains de blé tendre (TB) et de blé dur (TD) pour les paramètres humidité et protéines exprimés en % de matière sèche. En outre, les résultats concernant la matière grasse et l’humidité du maïs jaune sont également indiqués. Il est important de préciser que le même étalonnage est utile et regroupe les deux classes de blé en une seule famille ou méthode d’analyse. Aucune différence spectrale significative n’a été observée pour leur traitement individuel.

analysis nir of grains

* Tableau 1 : Analyse des grains de blé tendre, de blé dur et de maïs jaune. Principaux chiffres de mérite résultant de l’analyseur en continu Visum NIR In-Line™.







L’analyse des grains par spectroscopie NIR est également importante dans la fabrication d’aliments pour animaux afin d’optimiser les régimes et les rendements. Dans le secteur agroalimentaire, la technique NIR offre de nombreux avantages par rapport aux méthodes de chimie humide, principalement en raison de l’immédiateté du résultat et de la possibilité de pouvoir prendre des décisions technologiques sur place, d’autant plus si l’on considère l’introduction de ces systèmes tels que l’analyseur Visum NIR In-Line™ dans les lignes de production qui permettent un contrôle continu de l’ensemble du flux de produits afin de garantir les conditions idéales du processus et du produit, en atténuant toute déviation ayant des conséquences phytosanitaires qui peuvent affecter la sécurité d’un lot entier, en ce qui concerne l’humidité.

A portable NIR alternative for grain analysis

En de nombreuses occasions, principalement en raison des conditions et de l’environnement dans lesquels l’analyse des grains doit être effectuée, il peut être très utile de travailler avec un analyseur de grains NIR portable tel que le Visum Palm™. Cet appareil, qui travaille dans la même gamme spectrale (900 – 1700 nm) que l’analyseur continu que nous avons vu précédemment, est capable de déterminer en moins de 3 secondes différents paramètres d’intérêt dans tous les types de grains, céréales et oléagineux.

Voici quelques-uns de ses principaux avantages, en particulier pour l’analyse des grains sur le terrain :

  • Il s’agit d’un analyseur autonome (ordinateur embarqué et écran tactile). Il n’a pas besoin d’être connecté à un appareil externe, une tablette ou un smartphone pour fonctionner.
    Il dispose d’une zone de mesure de l’échantillon de 10 mm de diamètre et d’un éclairage de 50 mm de diamètre, ce qui permet d’atténuer les hétérogénéités présentes et d’obtenir davantage d’informations chimiques à partir de chaque échantillon.
  • Contrairement à la plupart des analyseurs de grains NIR portables actuellement disponibles sur le marché, il possède une résolution spectrale de 3 nm ou 256 pixels, soit deux à trois fois plus élevée, ce qui permet d’obtenir des spectres, et donc des résultats, d’une grande fiabilité et d’une grande qualité.
  • Il comprend des bibliothèques d’usine pour différents types de grains.
  • Et il est pris en charge par le logiciel Visum Master™ PC externe, afin que l’utilisateur final puisse développer ses propres calibrations NIR et les étendre de manière automatisée et assistée par IA. De cette manière, l’utilisateur ne dépend pas de bibliothèques tierces et dispose d’une totale autonomie pour renforcer et étendre ses étalonnages pour de nouveaux paramètres ou produits en fonction de ses besoins actuels ou futurs.

Nous espérons que cet article sur l’analyse des grains avec la technologie NIR vous a été utile. Pour de plus amples informations, nous vous invitons à nous contacter par courrier électronique à l’adresse info@iris-eng.com.

Par IRIS Technology Solutions
